Grindinis šildymas - darėme patys!

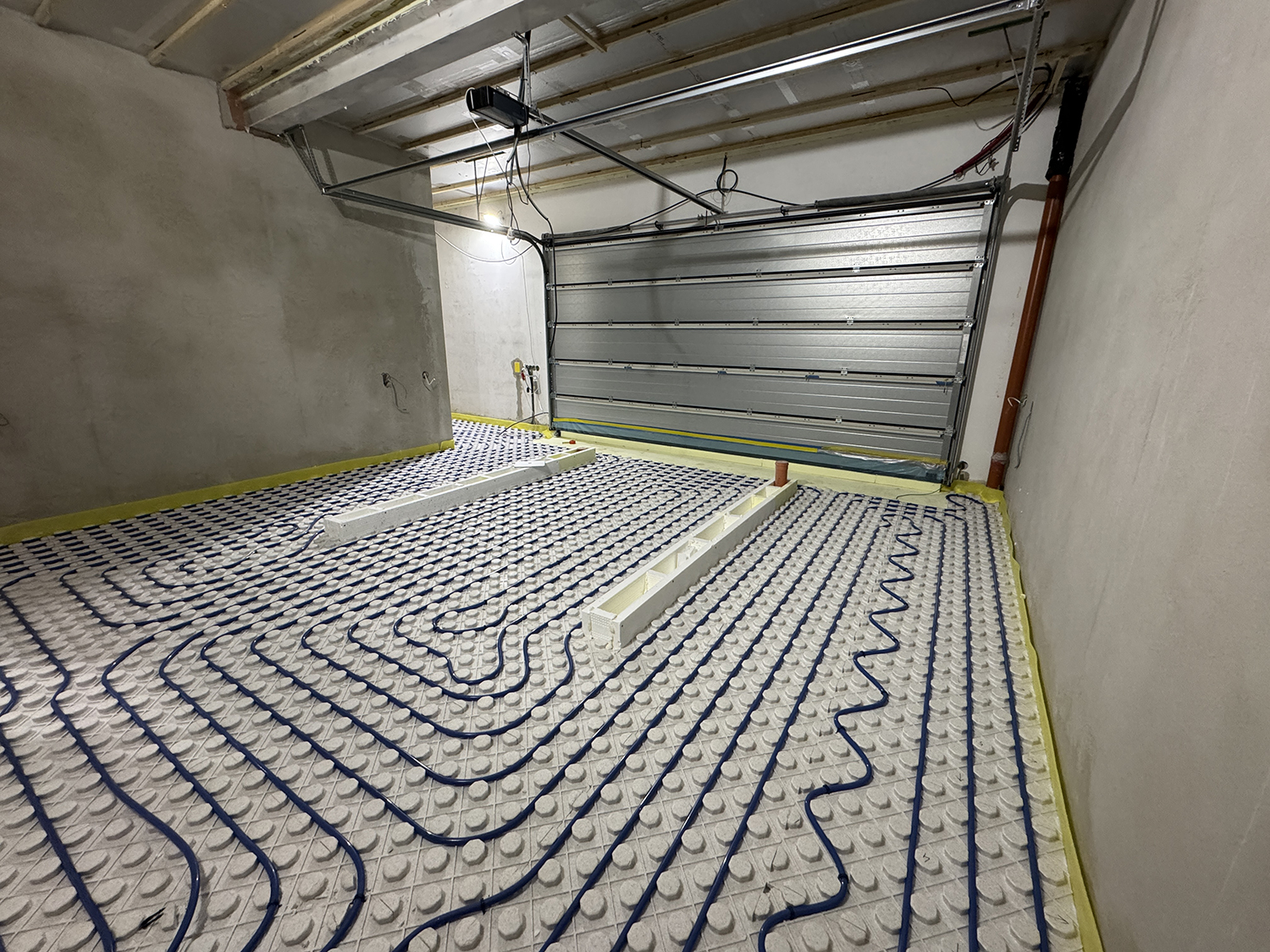

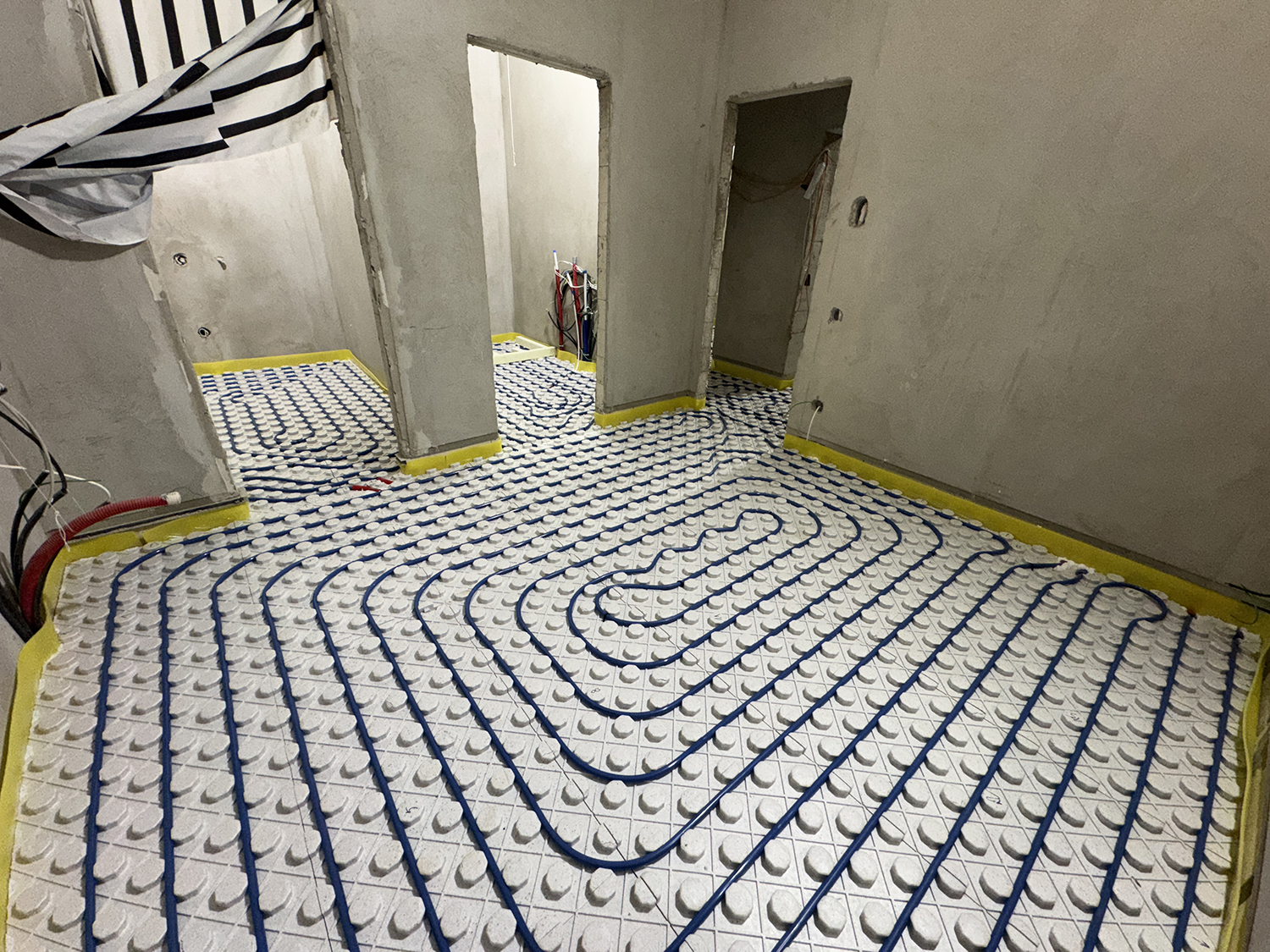

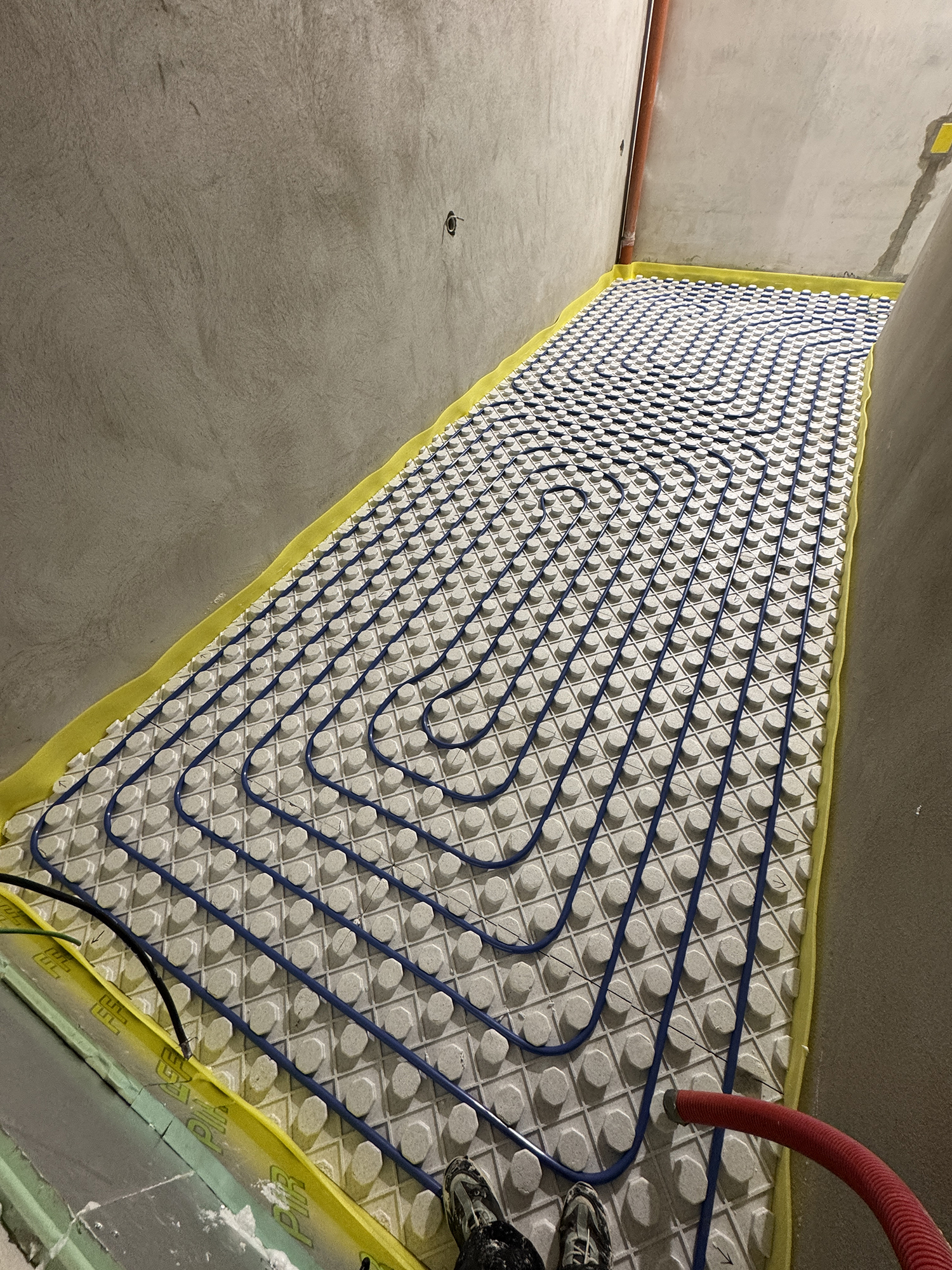

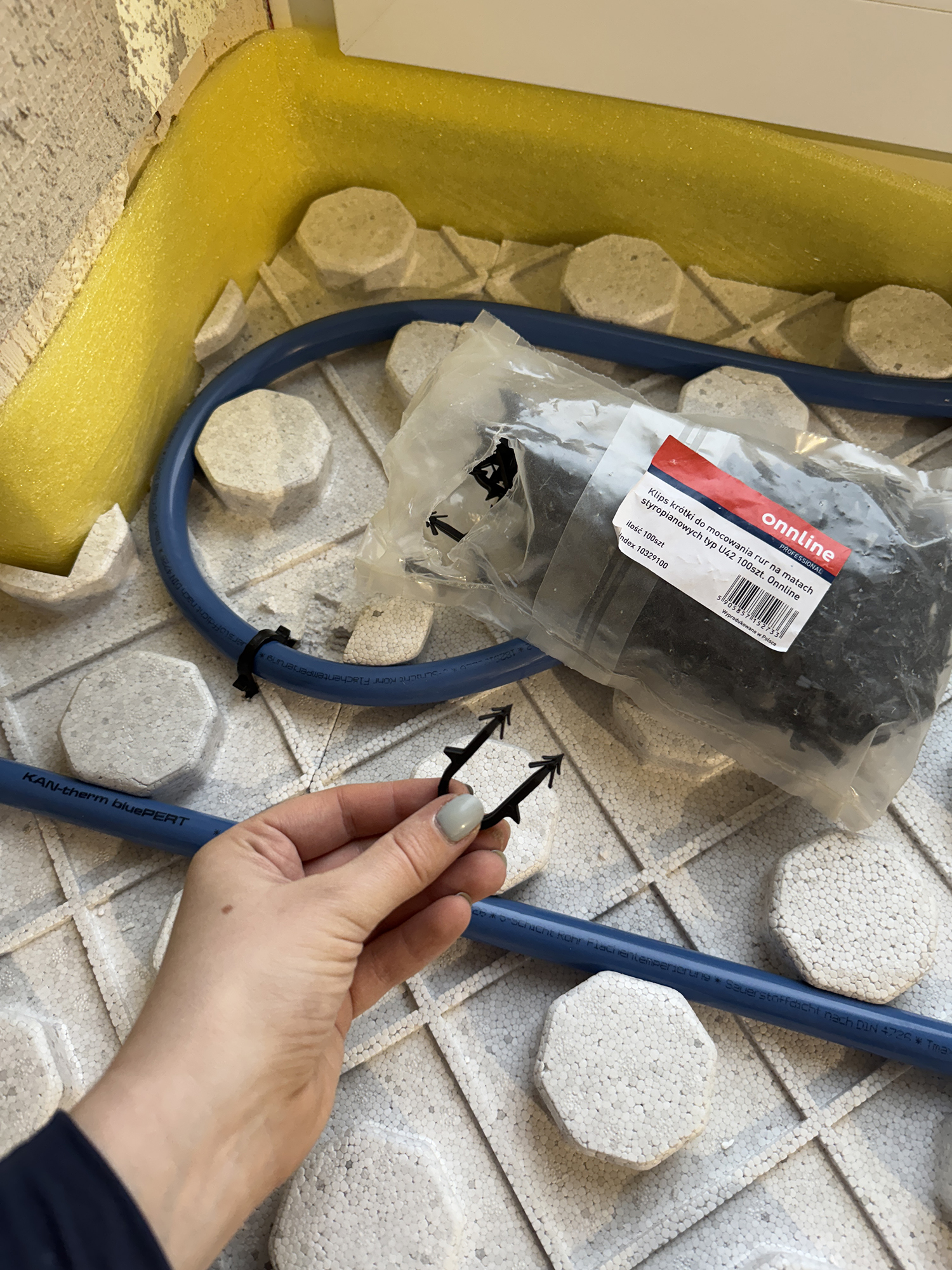

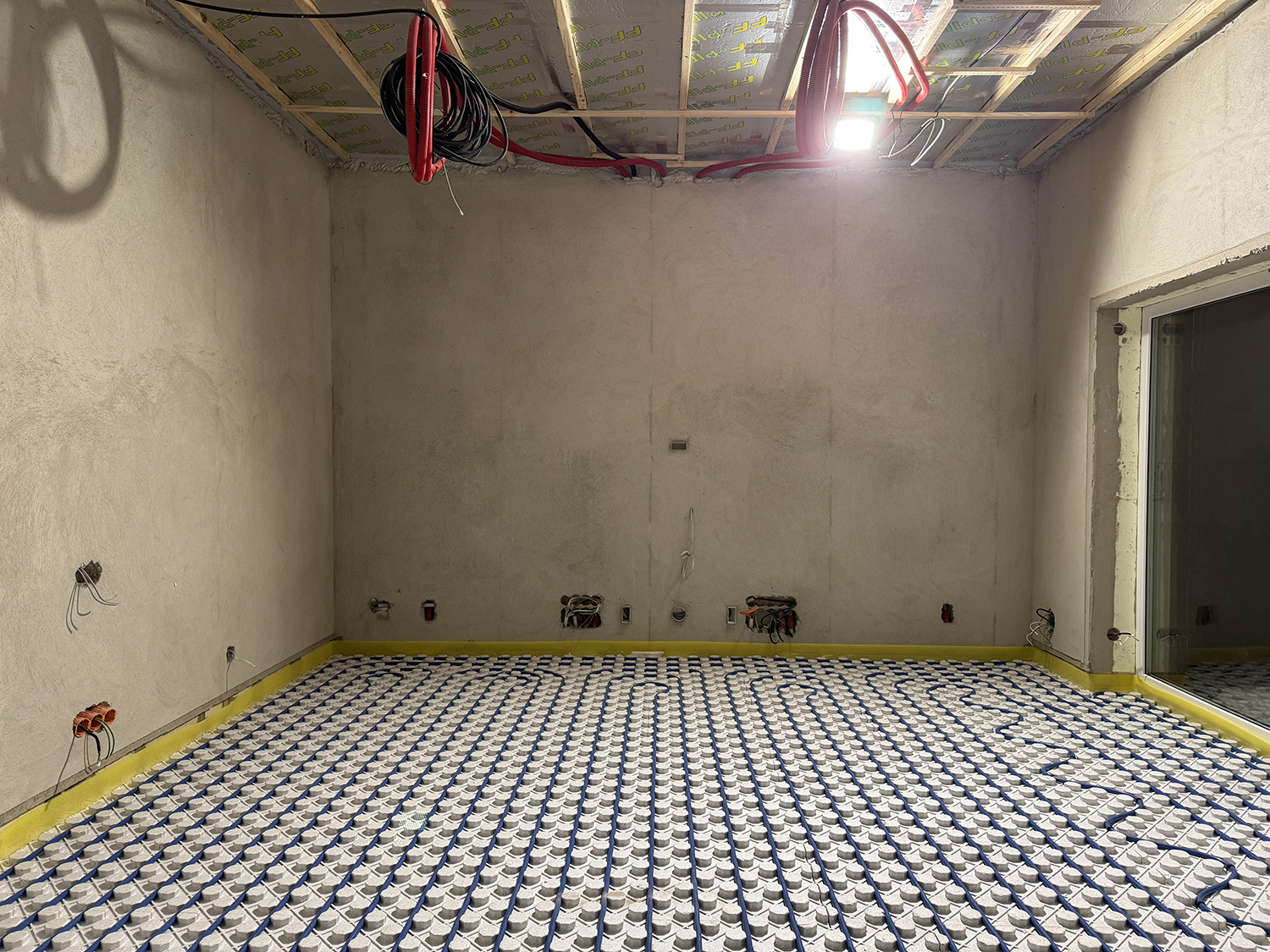

Vamzdelius montavome ant Šilputos plokščių - THERMOFLOOR 60 ir 47 (garaže). Vamzdeliai gražiai įsispraudžia tarp “spuogų”, prismaigstyti reikia tik stipresnio lenkimo vietose. Nebereikia jokių tinklų ir tvirtinti vamzdelių per visą jų ilgį.

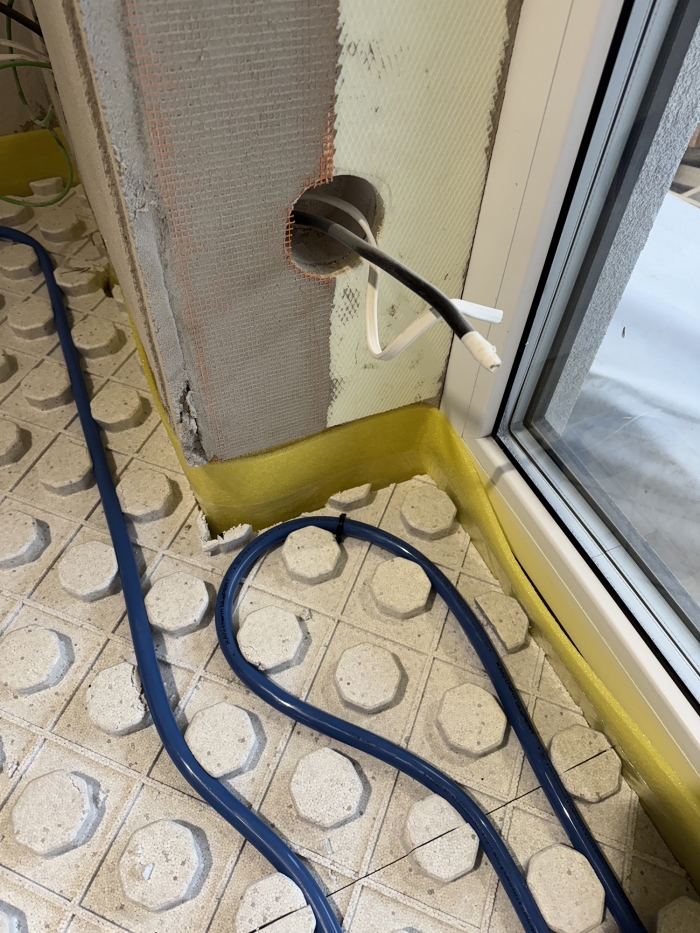

Tiesa, yra ką veikti, nes turi sutapti “spuogai” ir gražiai susimauti viena su kita, tai pjaustyti reikia su itin gerai veikiančia galva :) Plokštės tarnauja ir kaip apšiltinimo sluoksnis. Kraštines plokštes paklijuodavom, kad nekeltų kraštų. Palei visas sienas sudėjom kompensacines juostas, kurias prispaus betonas.

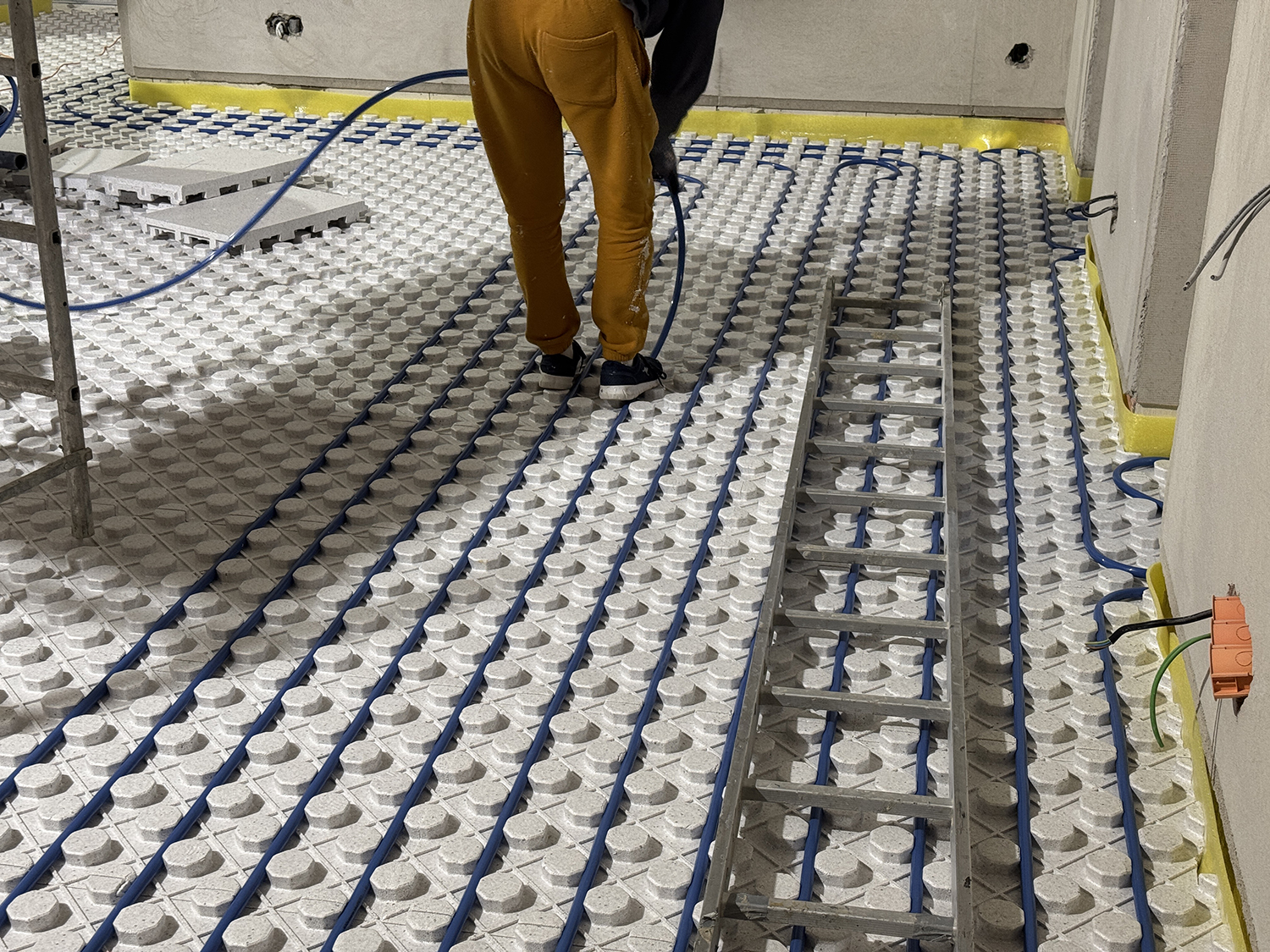

Vamzdelius rinkomės 18mm Kantherm gamintojo. SVARBU - visi vamzdžiai grindiniam šildymui turi turėti deguonies barjerą.

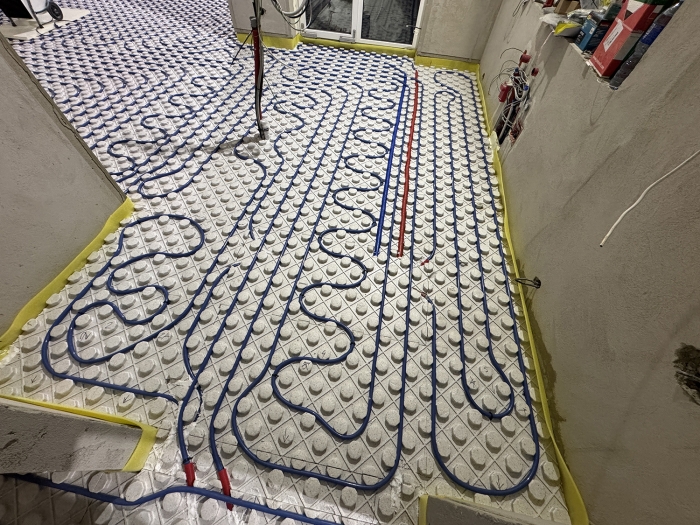

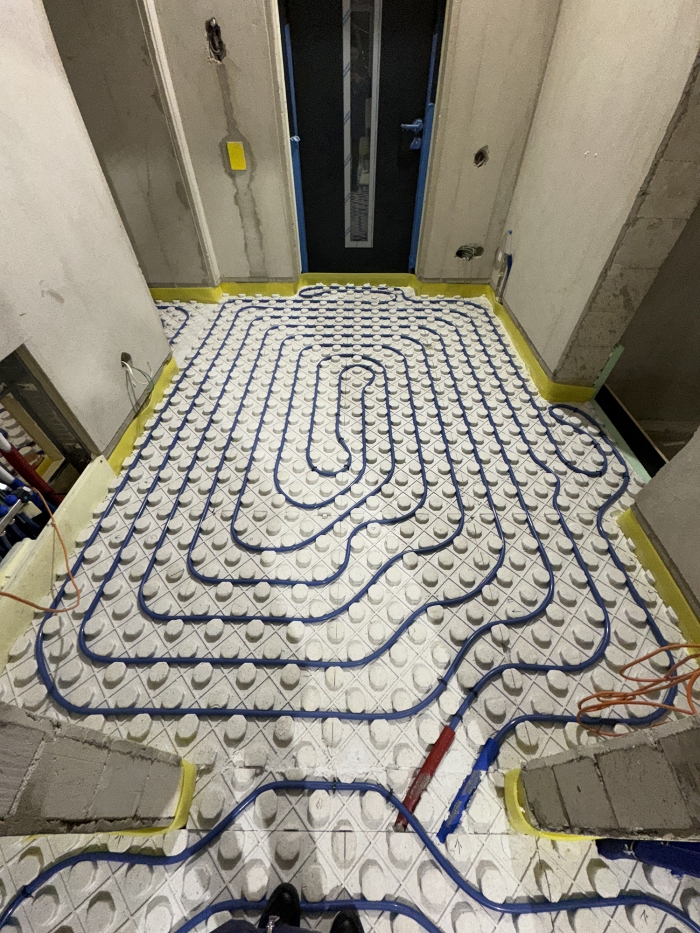

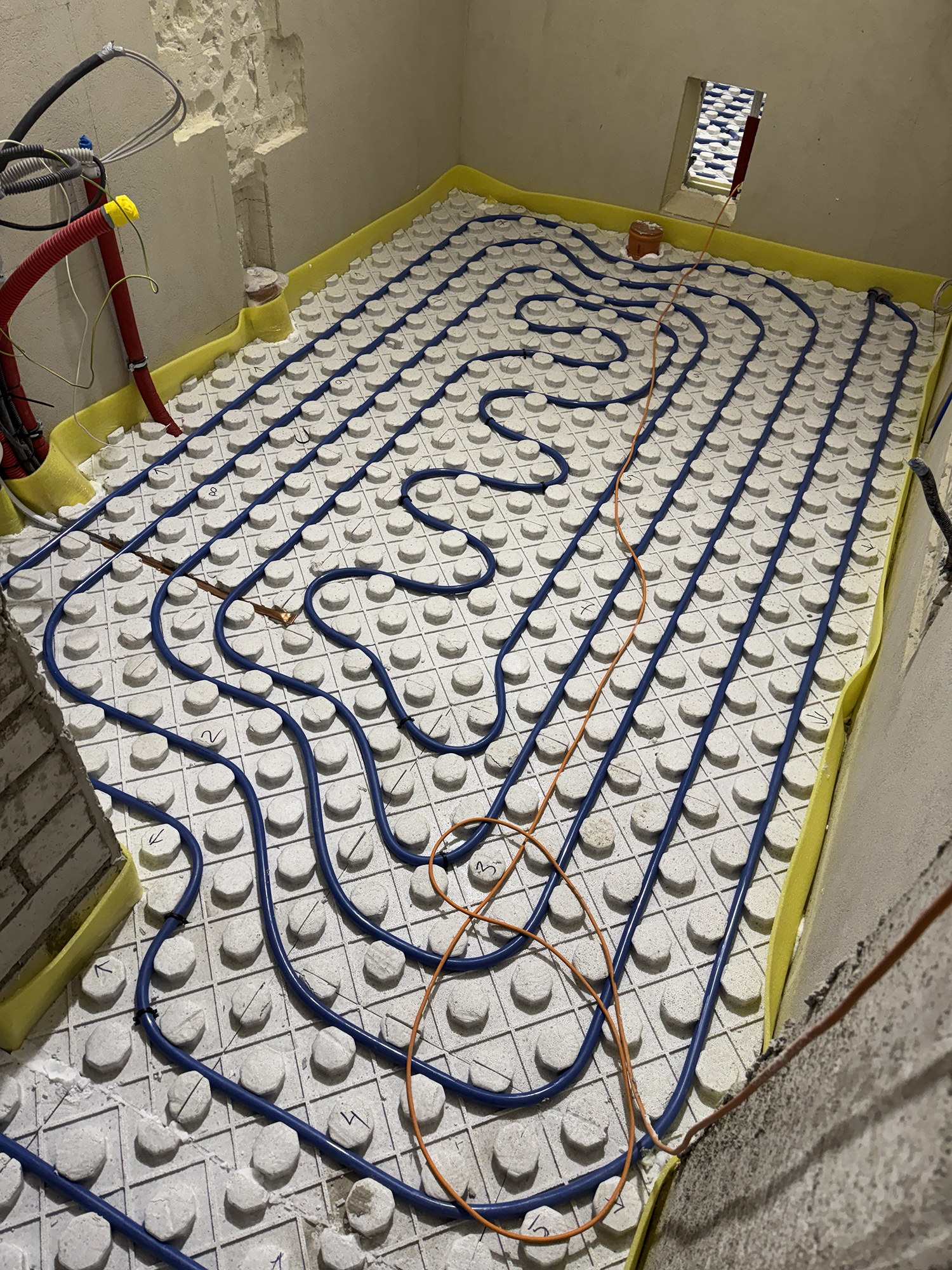

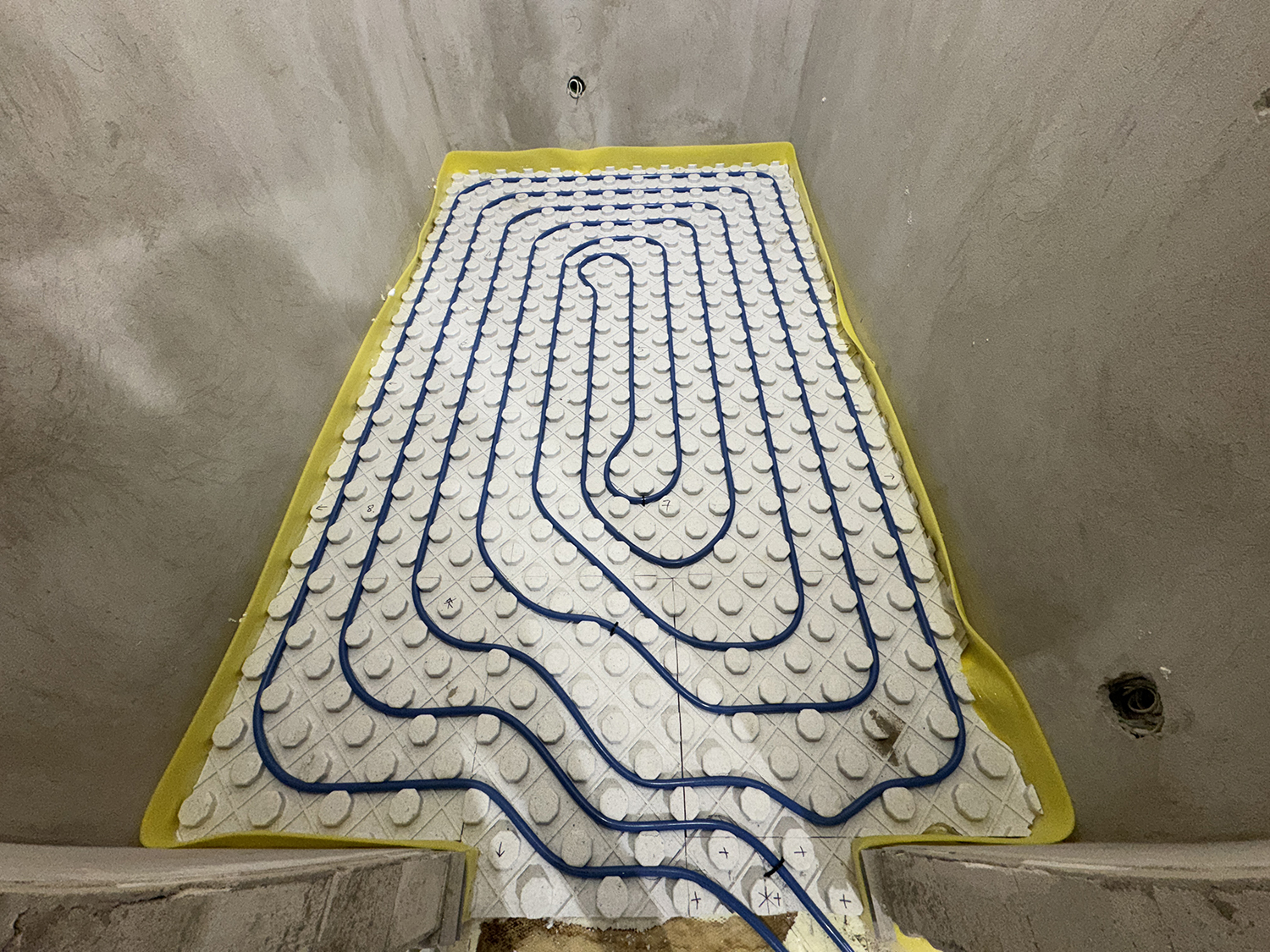

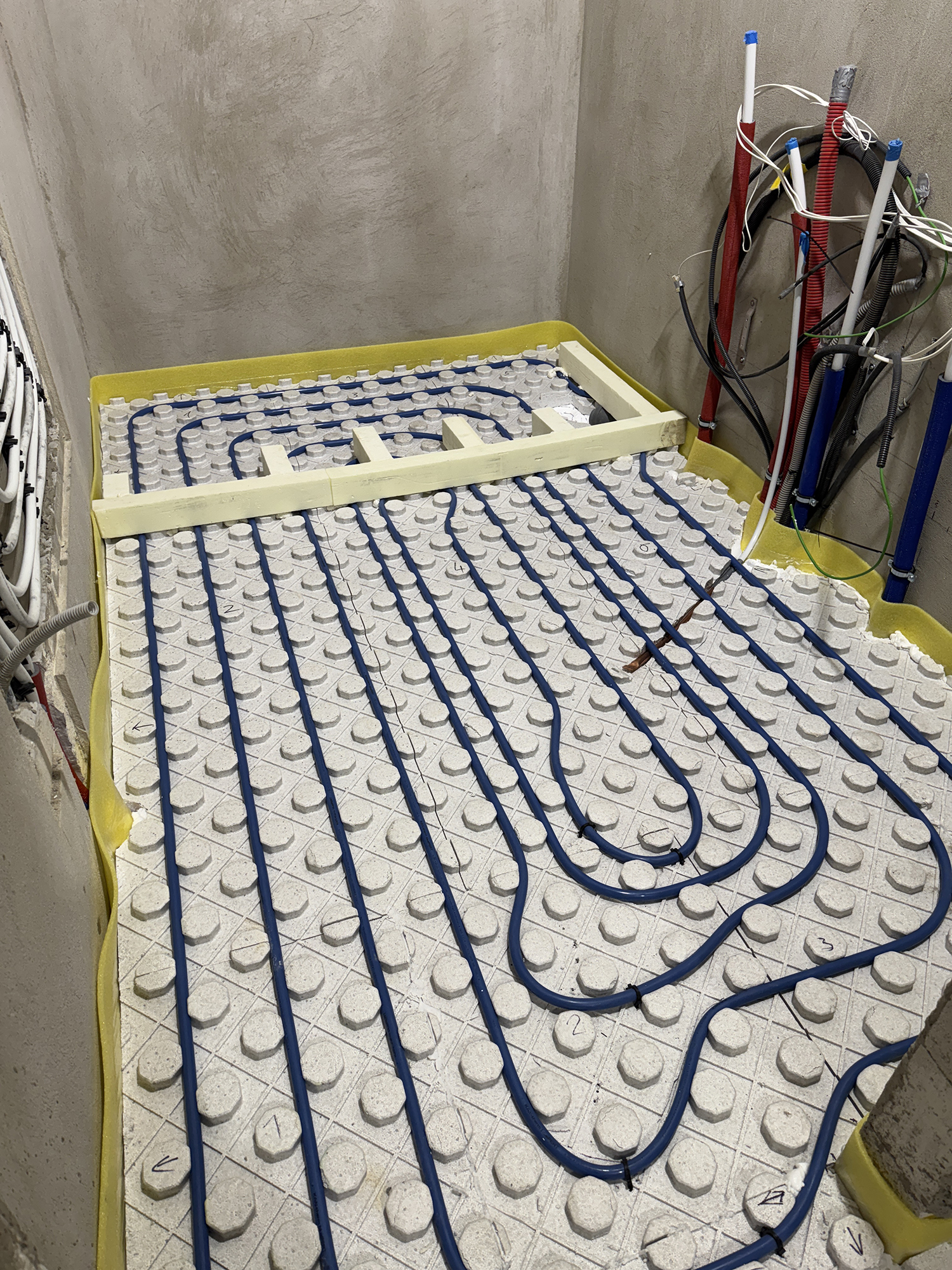

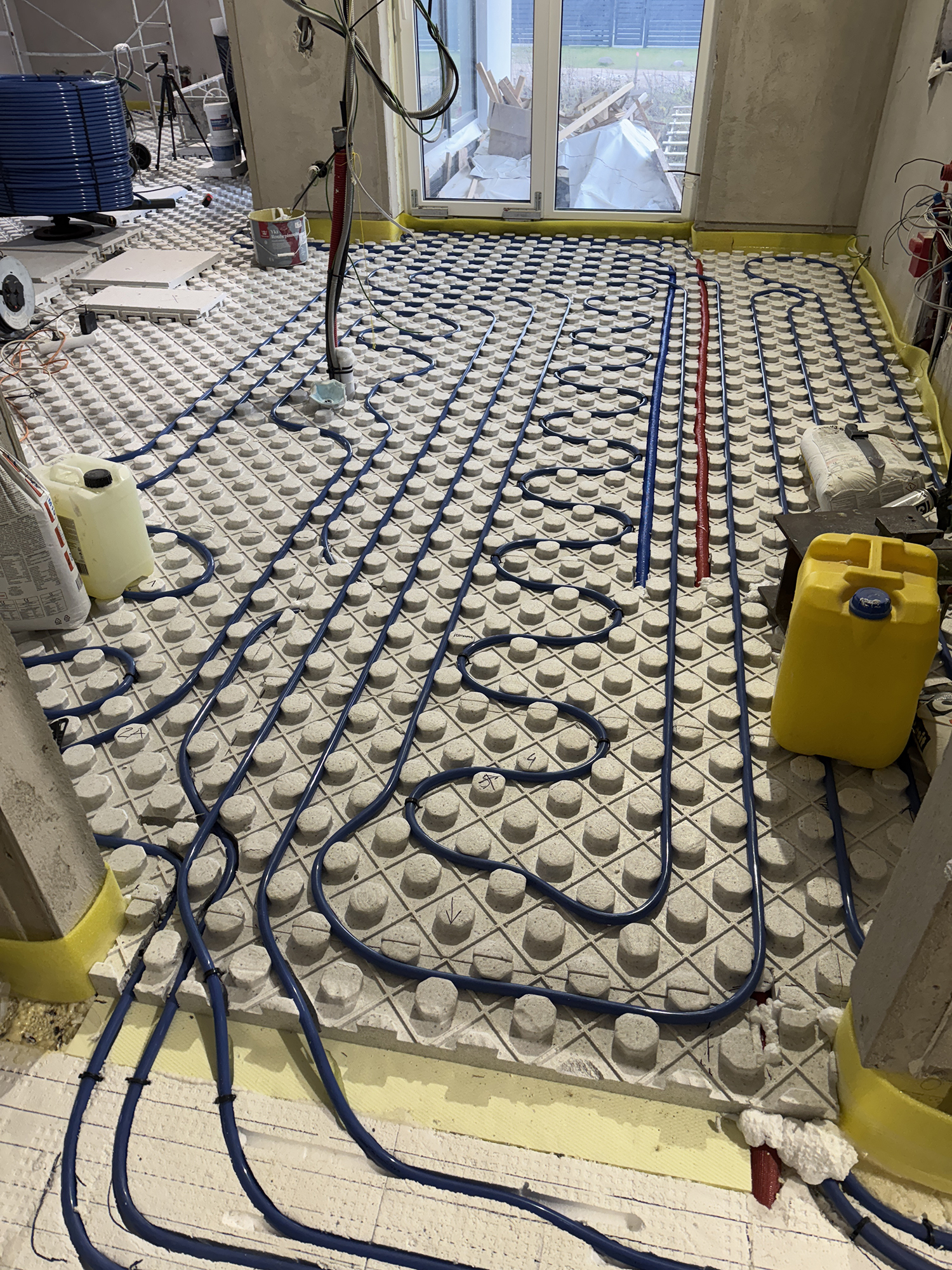

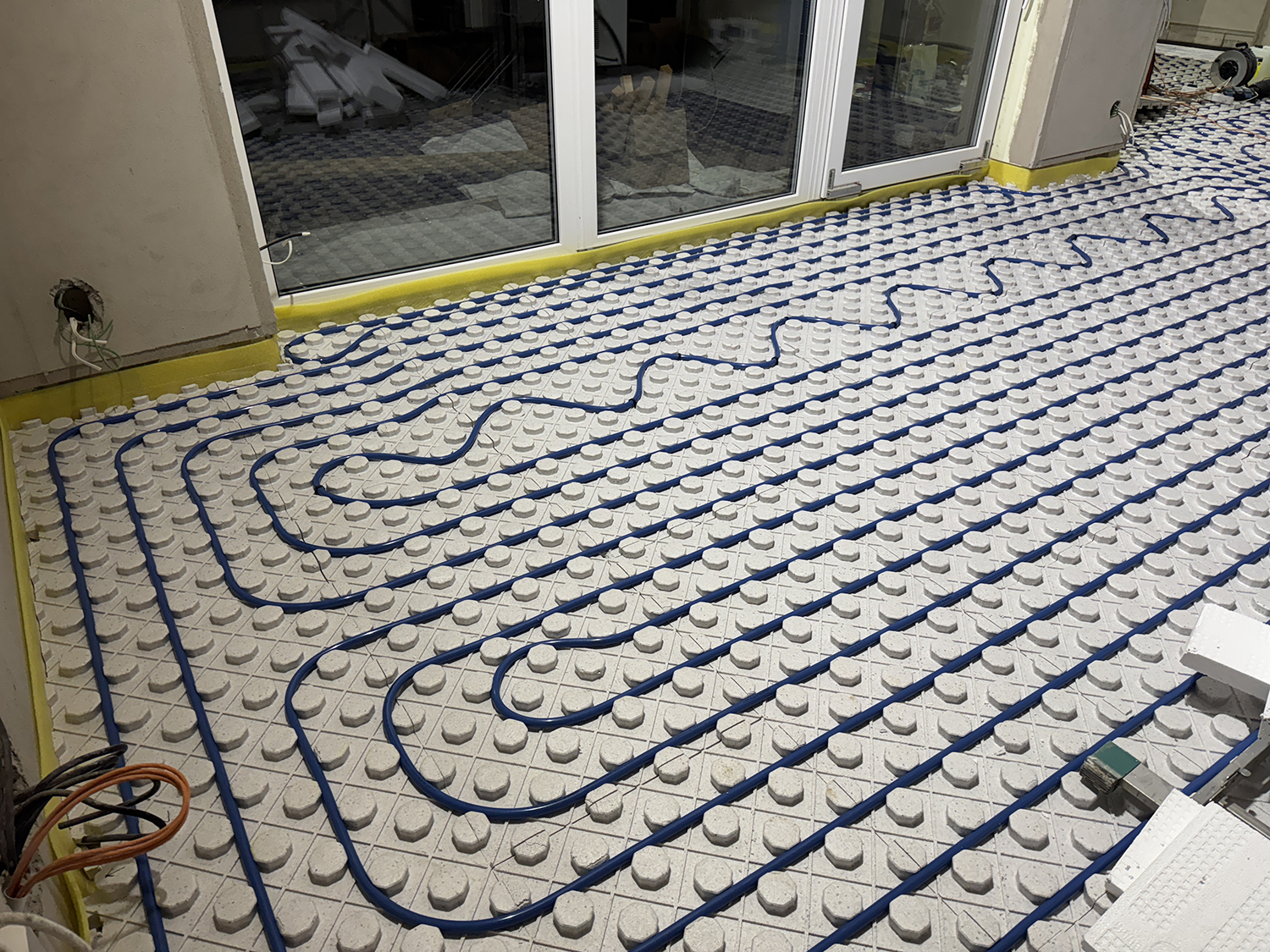

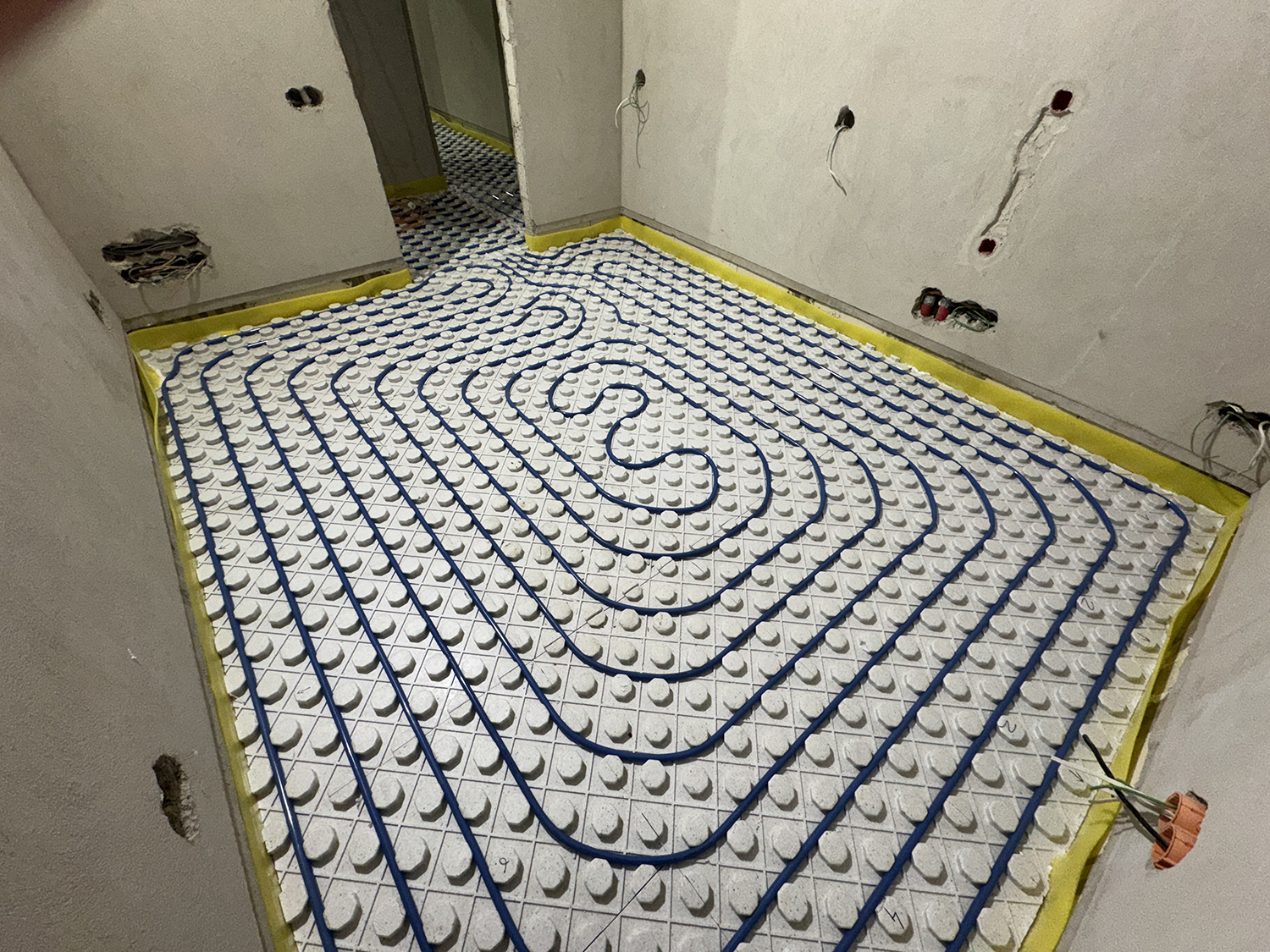

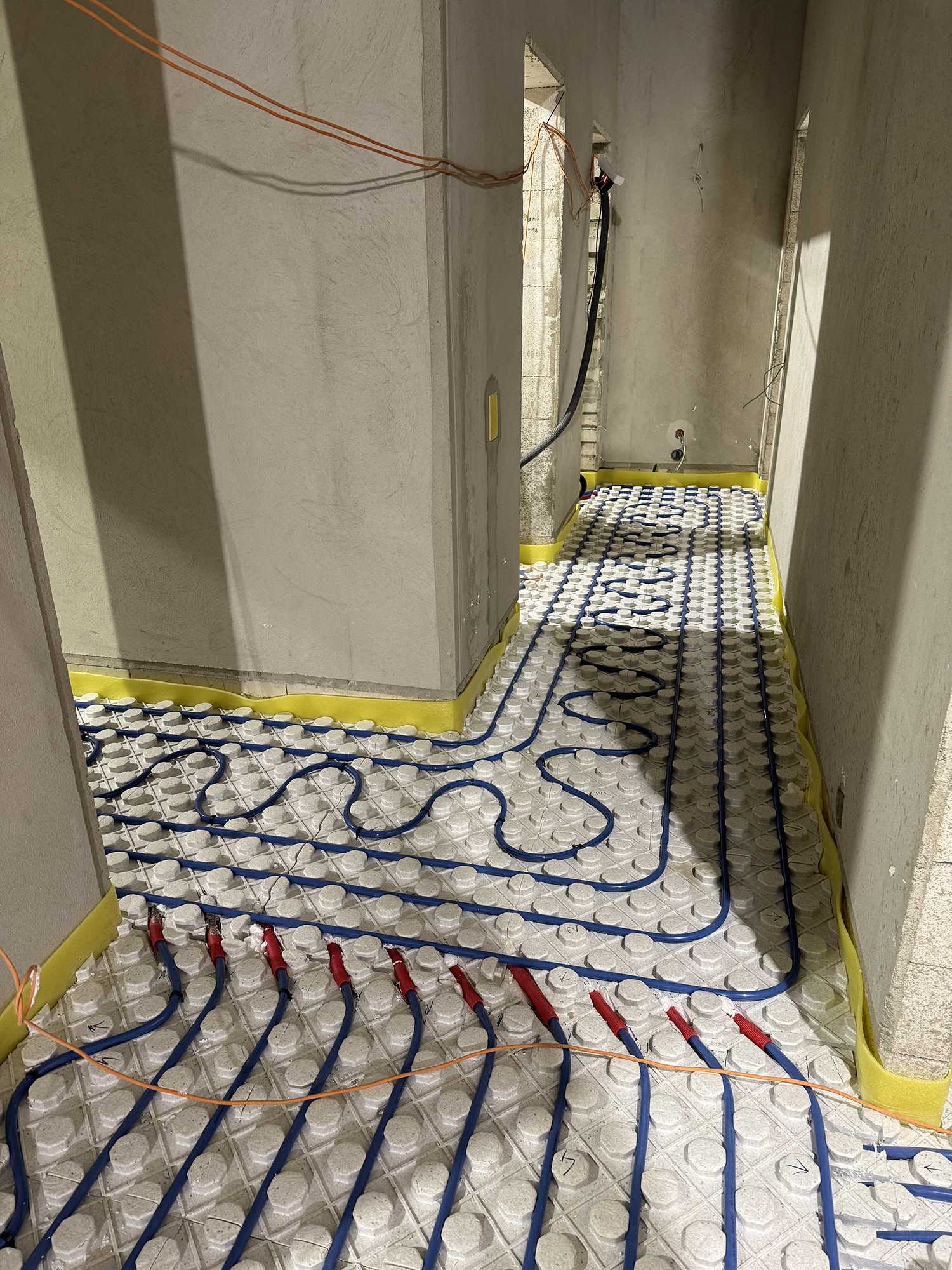

Darėm žingsnį kas ~15cm (kur gavosi), prie langų tankiau. Stengėmės vienam žiedui neviršyti 70 m, tad daugumoje kambarių gavosi ne po vieną žiedą.

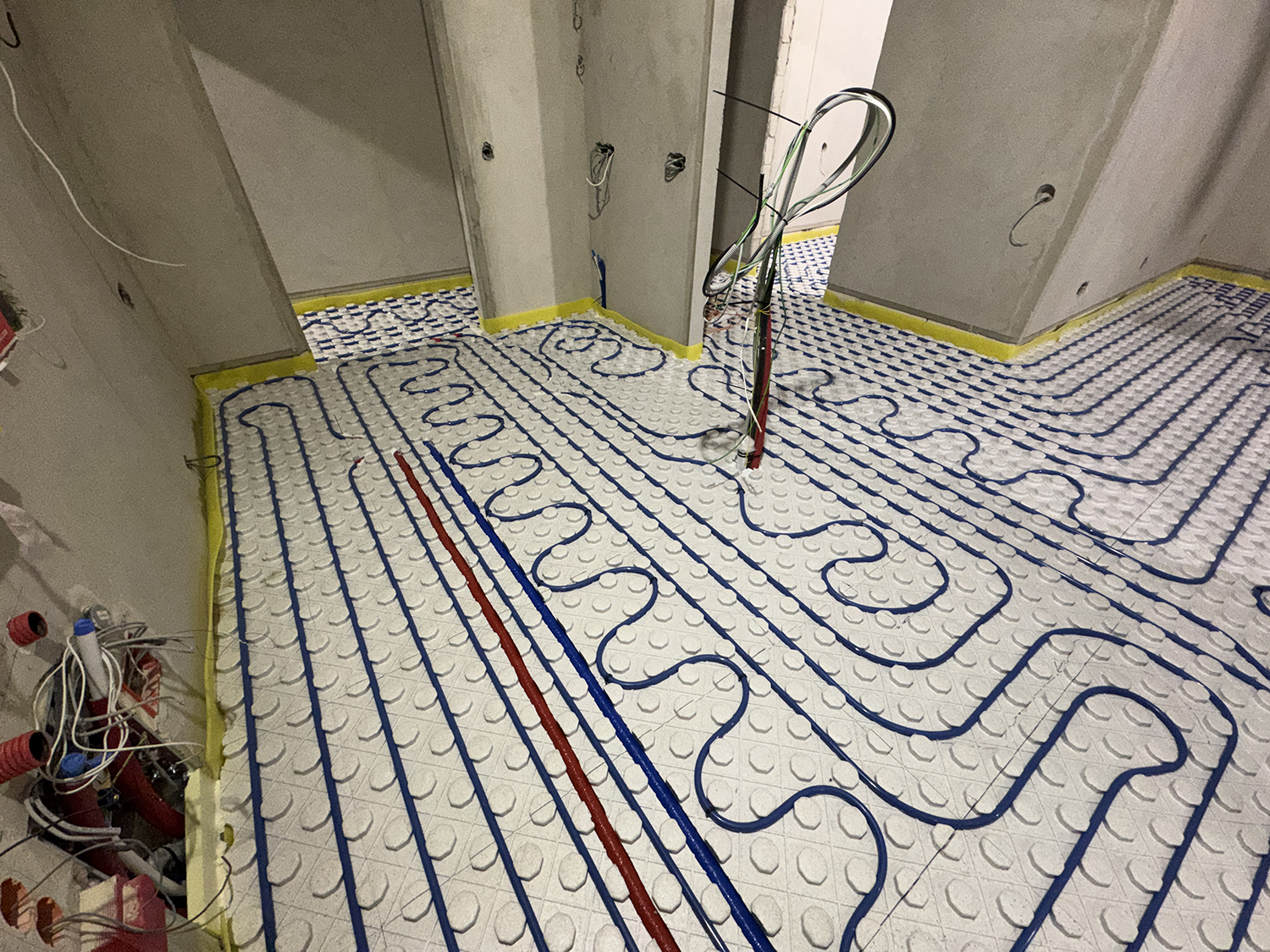

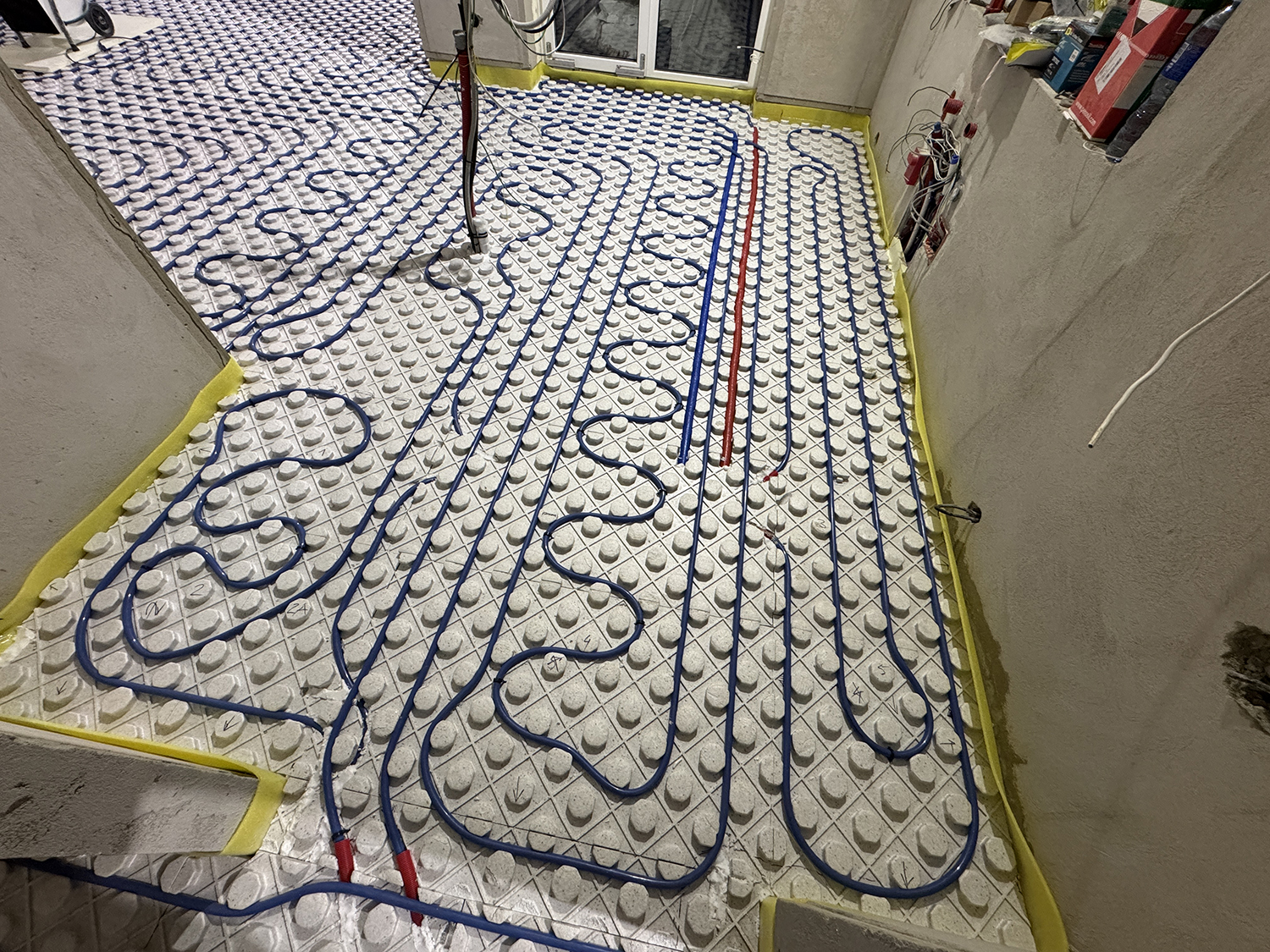

Vamzdelių nedėjome po šaldikliu virtuvės saloje ir padarėm vieną lanką po šaldytuvu. Po virtuvės spintelėmis turime atskirą kontūrą, kad ten laikyti mažesnę temperatūrą.

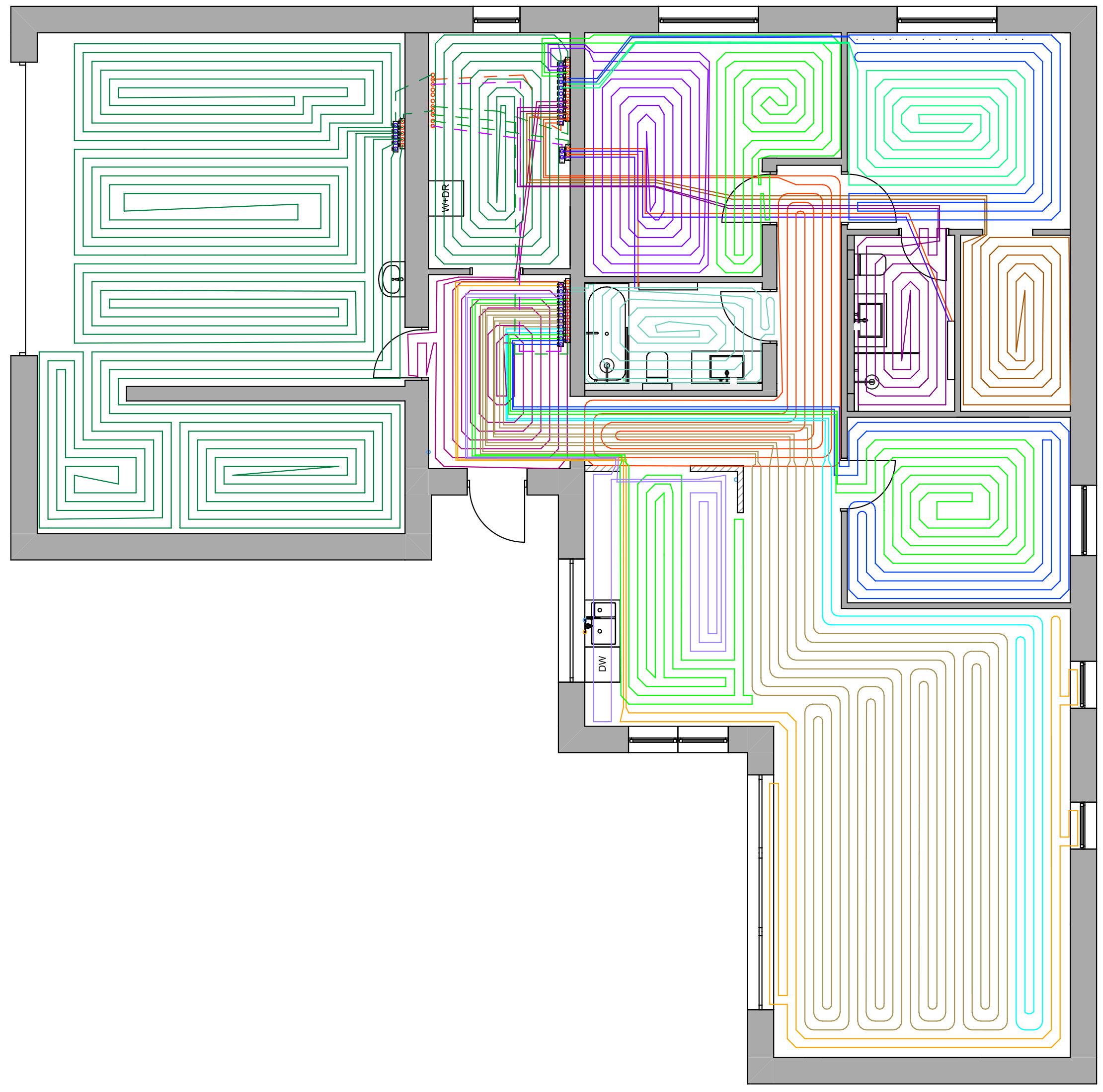

Visą žiedų schemą įdedu čia, bet patogiau bus pažiūrėti video, nes ten viskas labai persipynę (jį rasite straipsnio viršuje). Schema ne visai atitinka realybę, nes kai kur vamzdelius reikdavo kitaip pabanguoti, priklausomai nuo “spuogų” išsidėstymo.

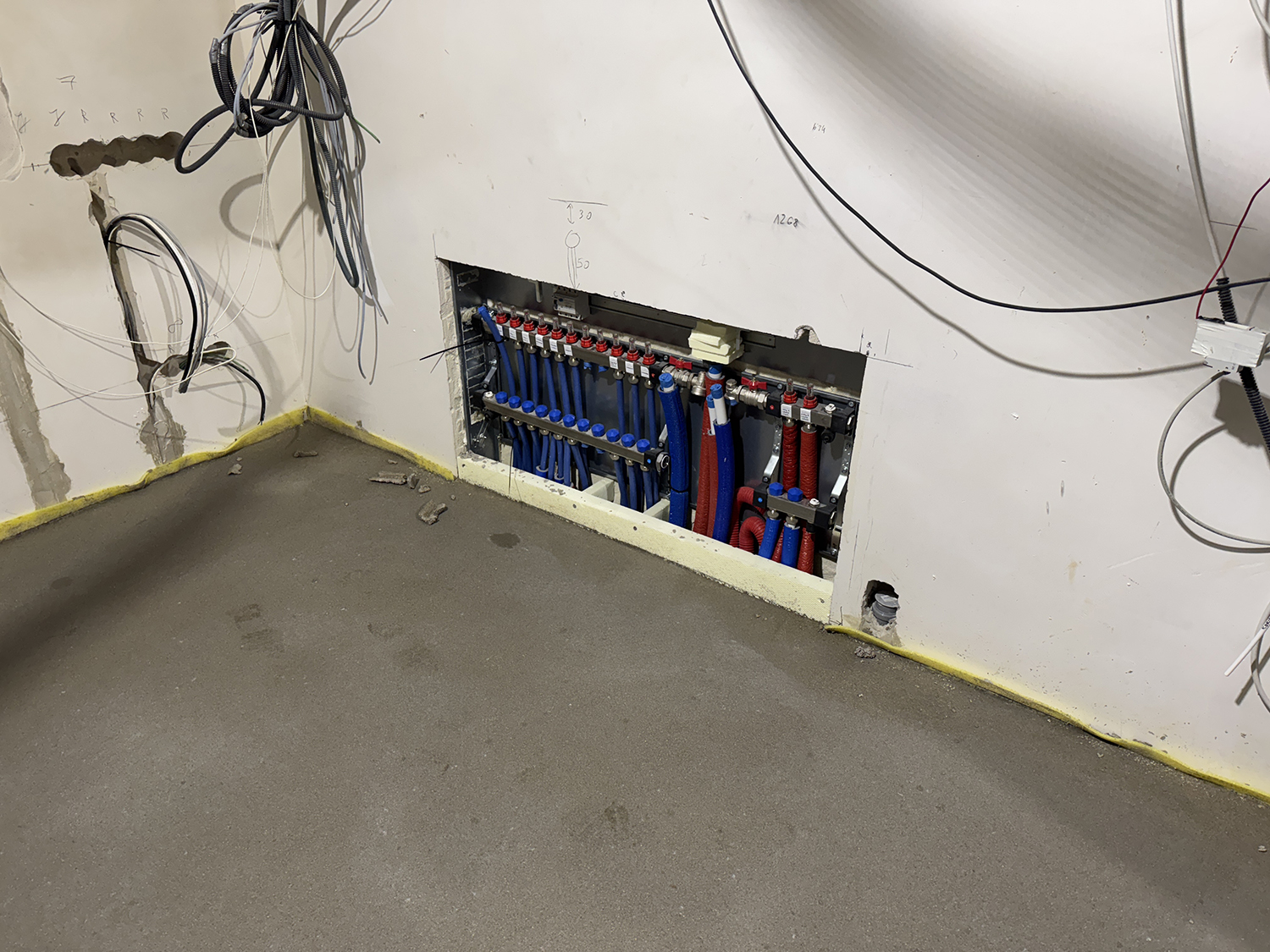

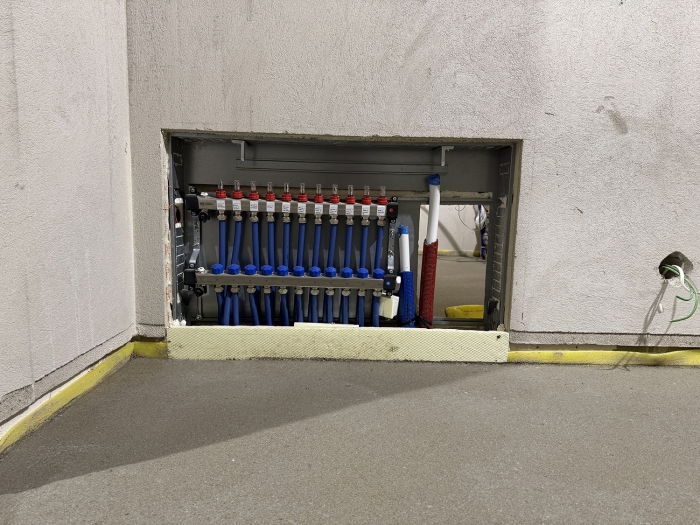

Viskas sumontuota į 3 Kantherm Slim+ paaukštintas potinkines spintas, kad tilptų valdikliai.

• 120 cm ilgio spintoje yra 1 kolektorius su 11 žiedų (2 laisvi) ir 2 kolektorius su 2 žiedais (šildomom sienutėm). Ši spinta katilinėje.
• 100 cm ilgio spintoje yra 1 kolektorius su 11 žiedų ir anga. Pro ją pateksime po už sienos esančia vonia ir nereikės vonios uždengime daryti revizinių durelių. Ši spinta slėpsis tambūro spintoje.

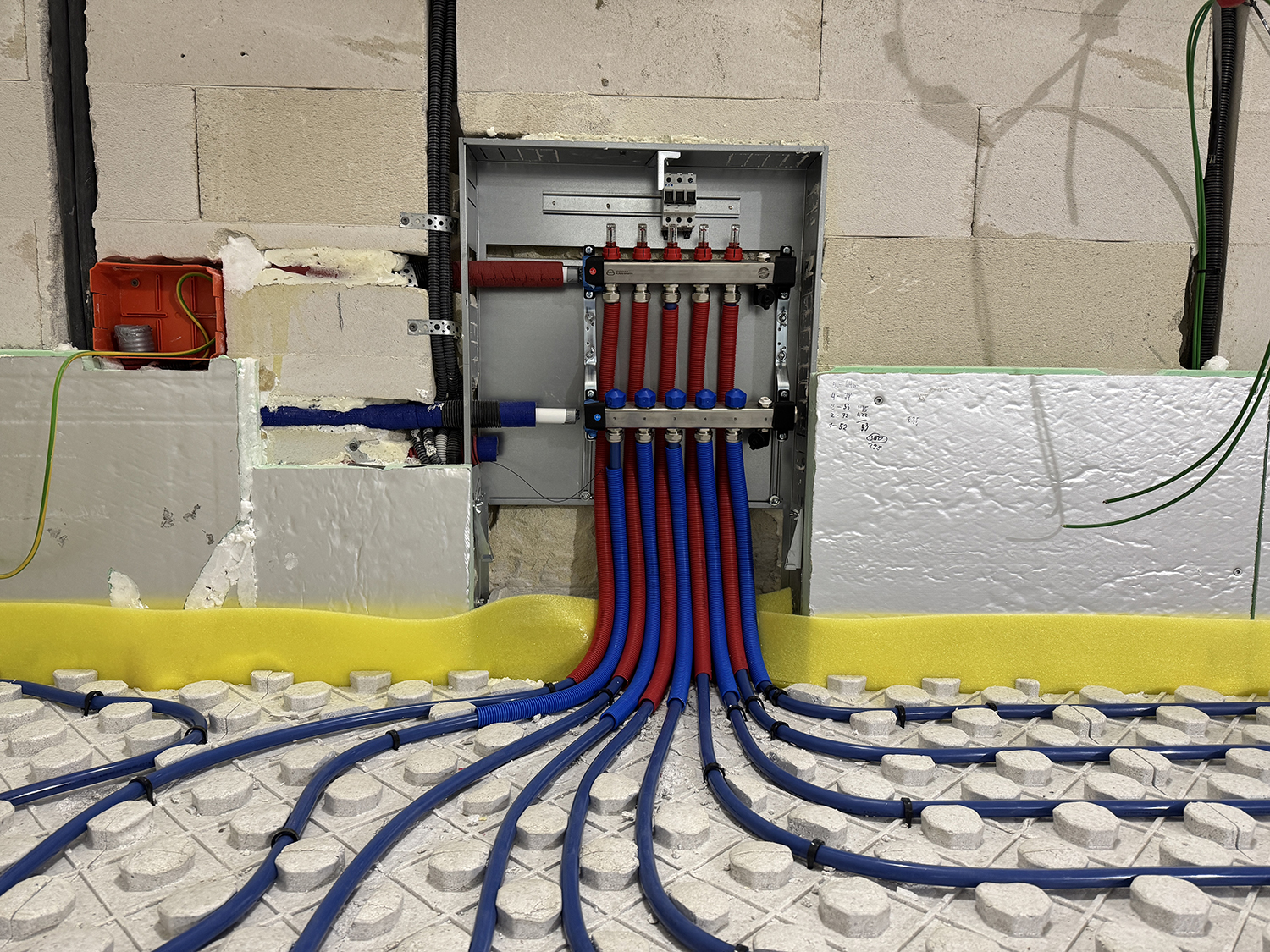

• 70 cm spintoje 1 kolektorius su 5 žiedais. Ši spinta garaže.

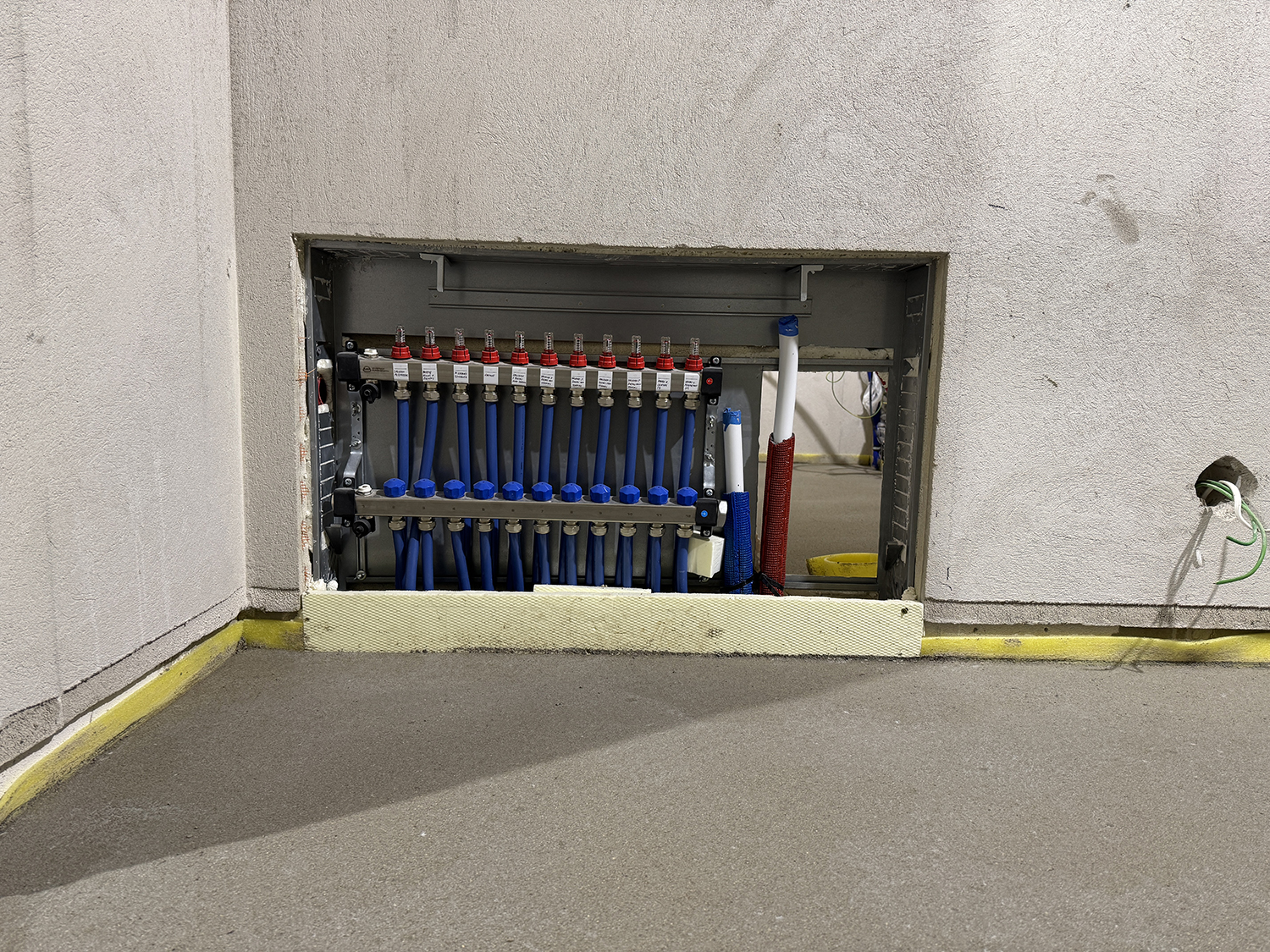

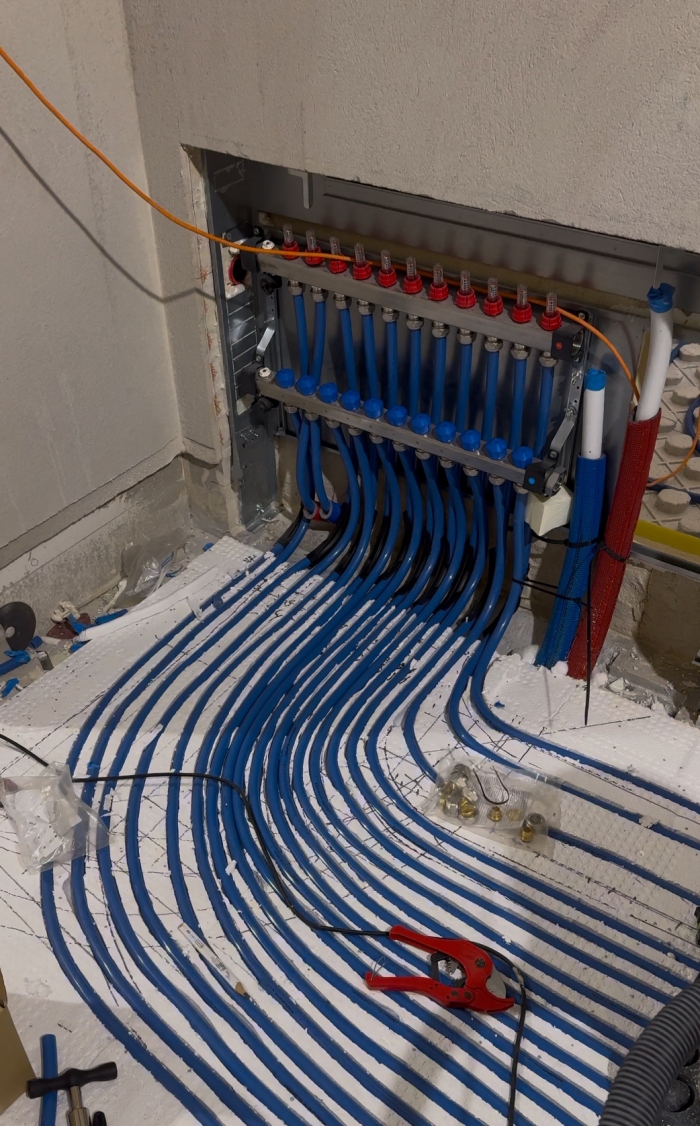

Kolektoriai Kantherm nerūdijančio plieno su debitmačiais, UFST serija. Didieji kolektoriai pajungti d32 vamzdžiu, mažasis ir šildomų sienų kolektorius d25. Tik vėliau sužinojom, kad yra automatinis nuorinimas, bet turbūt nebūtų tilpę.

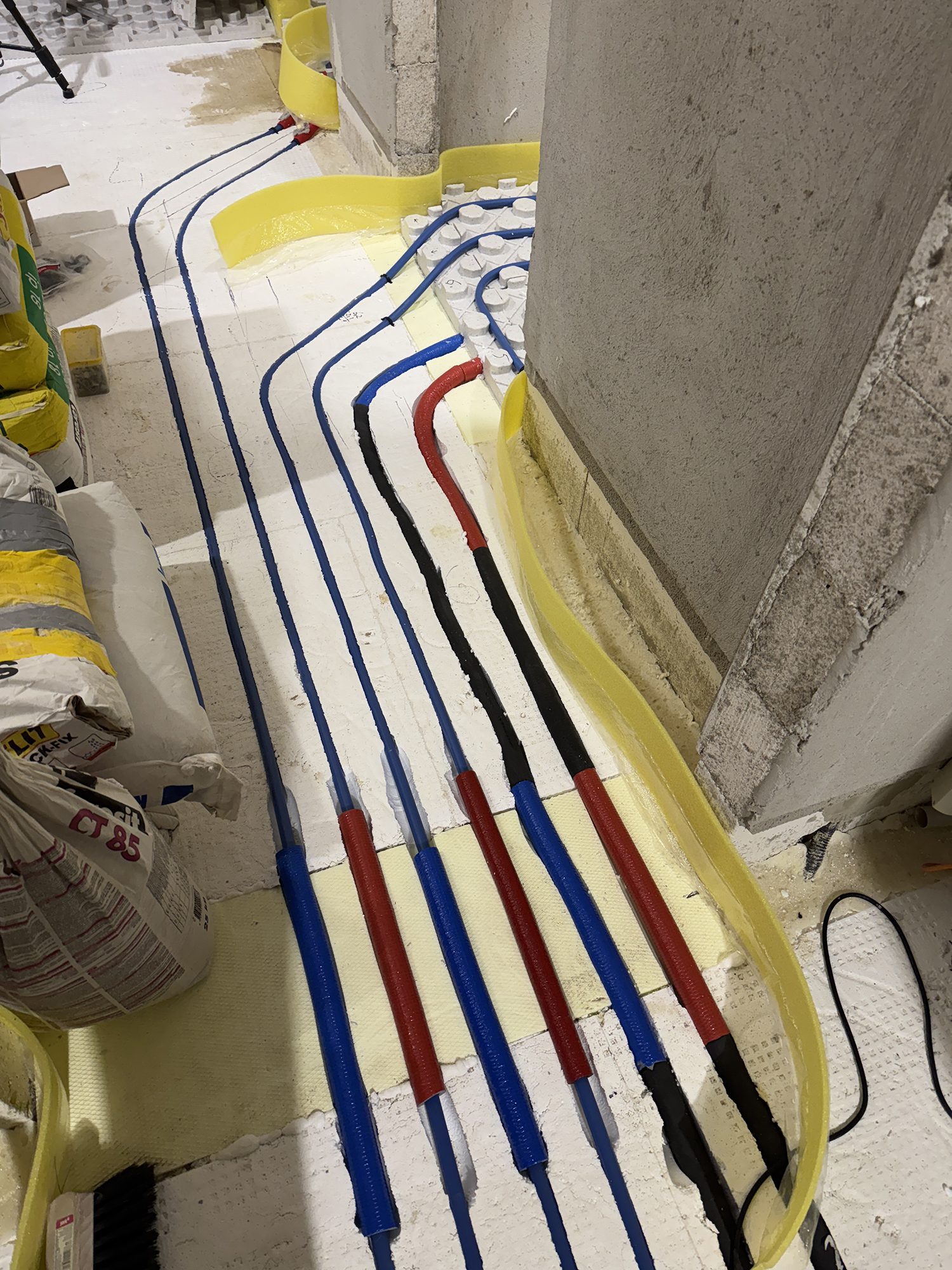

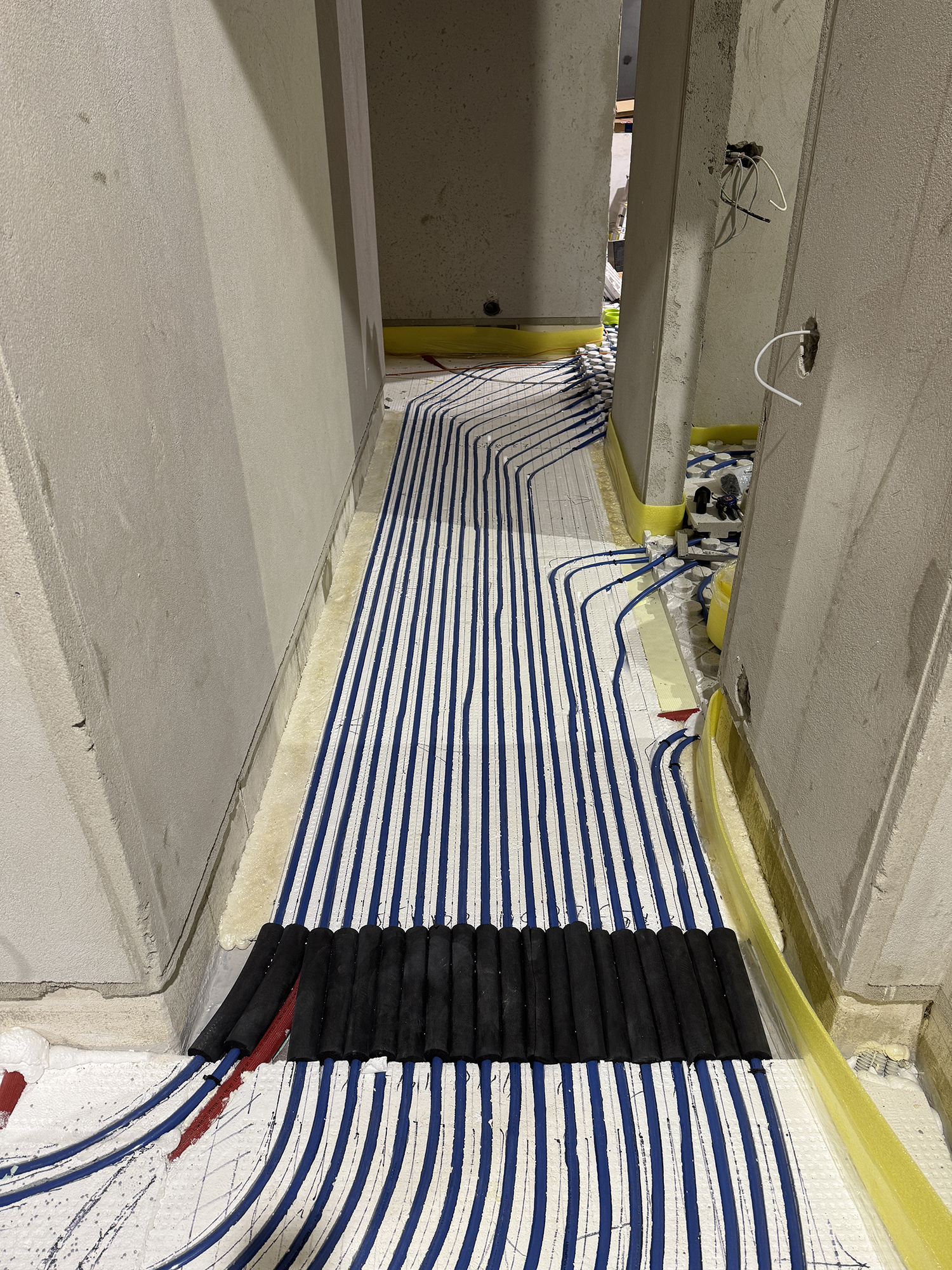

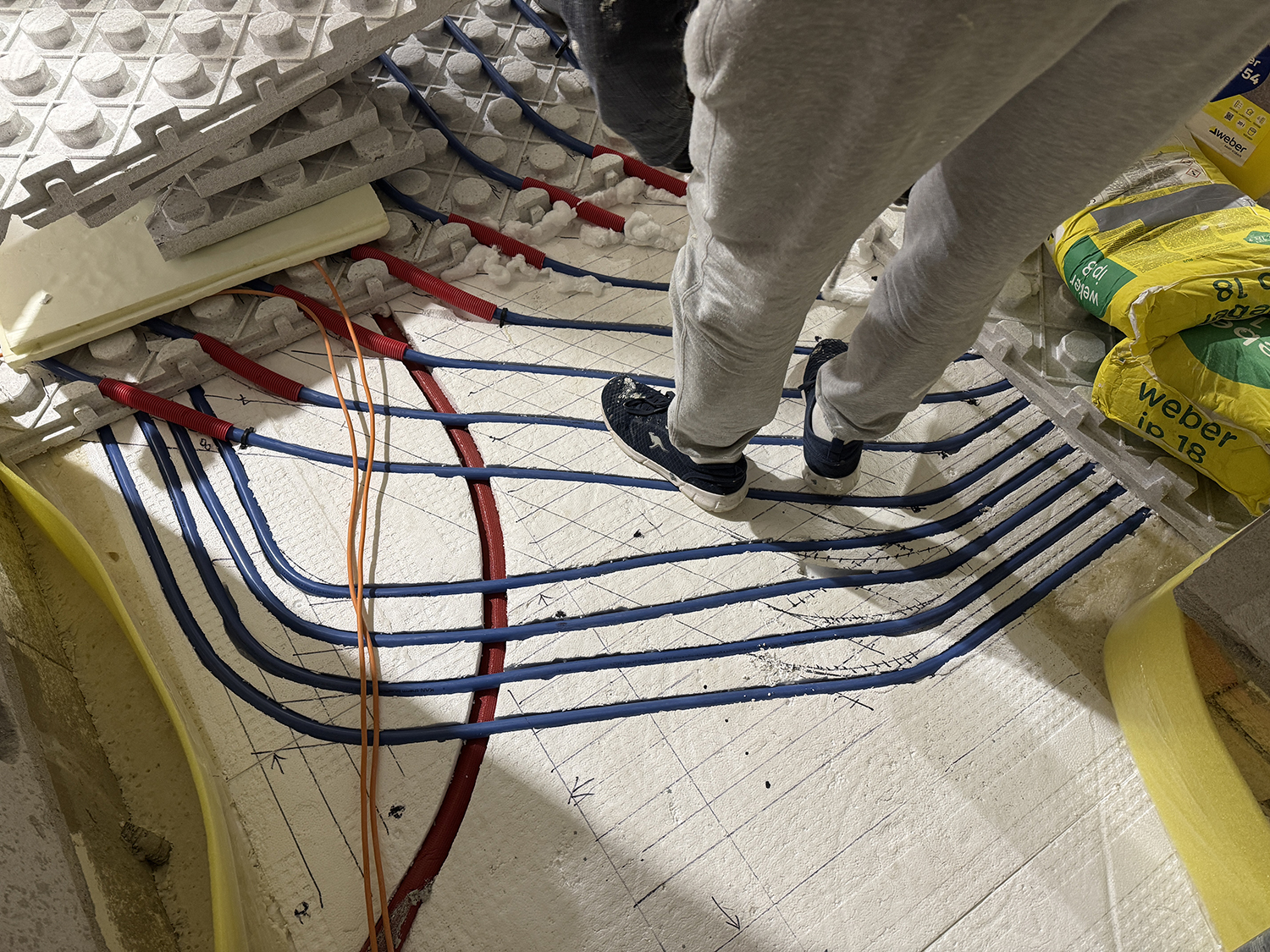

Paulius ilgai galvojo, kaip viską sutalpinti, tad visi grįžtantys vamzdeliai (išskyrus garaže) suvedžioti po THERMOFLOOR plokštėmis. Jei viskas būtų suvesta viršuje, būtų neefektyviai kontroliuojama temperatūra.

Kiekvieno kolektoriaus grįžtamas ir paduodamas vamzdis yra nuvestas prie katilo, o ne darytos atšakos grindyse.
